An kotvový vrátok je mechanické alebo elektromechanické zariadenie namontované na prove plavidla, ktaleboé automatizuje zdvíhanie a spúšťanie kotvy a jej reťaze – a pre každú loď, ktorá pravidelne kotví v hĺbkach nad 15 stôp, to nie je luxus, ale nevyhnutnosť. Bez neho môže ručné vytiahnutie ťažkej kotvy a reťaze trvať 15 – 30 minút namáhavého úsilia, kotvový vrátok zvládne rovnakú úlohu za menej ako 3 minúty stlačením tlačidla.
Táto príručka obsahuje všetko, o čom potrebujete vedieť kotvový vrátokes : ako fungujú, ktoré typy sú vhodné pre rôzne nádoby, ako si vybrať tú správnu, úvahy o inštalácii, tipy na údržbu a odpovede na najčastejšie otázky.

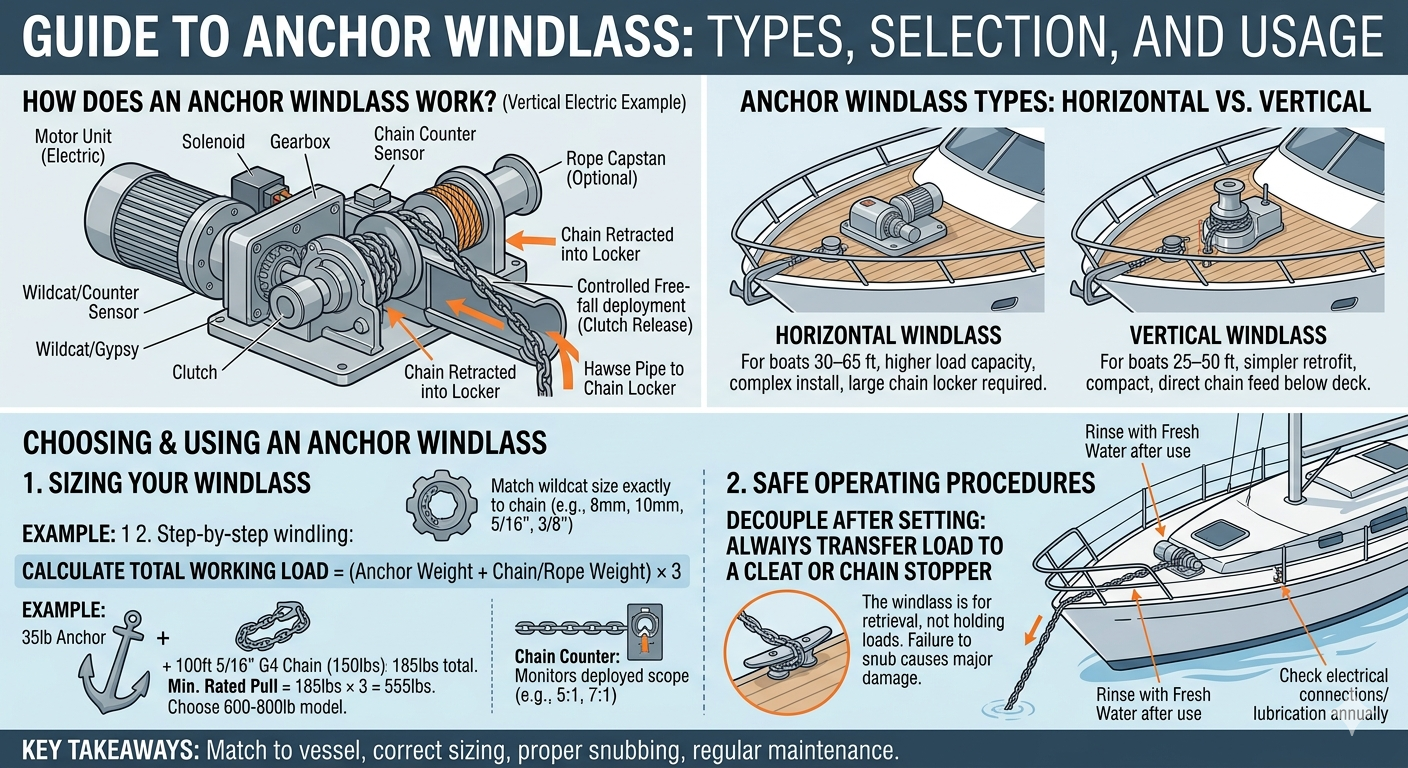

Ako funguje kotviaci navijak?
An kotvový vrátok funguje pomocou bubna (nazývaného a divoká mačka or cigánsky ), ktorý zachytáva články kotvovej reťaze alebo lano, poháňané elektromotorom, hydromotorom alebo ručným ovládaním. Hlavné komponenty sú jednoduché, ale musia byť správne prispôsobené kotevnému systému vášho plavidla:
- Motorová jednieka — Elektrický (12 V alebo 24 V DC) alebo hydraulický zdroj energie poháňajúci bubon.
- Divoká mačka/cigán — Ozubený bubon dimenzovaný na uchytenie vašej konkrétnej triedy a veľkosti reťaze (napr. G4, G7, 8 mm, 10 mm).
- Navijak (voliteľné) — Vertikálny bubon na manipuláciu s lanom alebo lanovou dráhou.
- Mechanizmus spojky — Umožňuje uvoľnenie kotvy voľným pádom bez spustenia motora.
- Reťazové počítadlo — Sleduje, koľko reťaze bolo nasadené pre presný výpočet rozsahu.
Keď operátor aktivuje navijak (pomocou tlačidla na palube, diaľkového ovládača kormidla alebo nožného spínača), motor roztočí divokú mačku, ktorá zapojí články reťaze a buď ich vytiahne na palubu do reťazovej skrinky, alebo ich vypláca cez predok.
Typy kotviacich navijakov: Ktorý z nich je vhodný pre vaše plavidlo?
Pravý kotvový vrátok typ závisí predovšetkým od veľkosti vašej lode, usporiadania paluby, hmotnosti kotviaceho systému a dostupnosti energie. Je potrebné zvážiť štyri hlavné kategórie.
1. Horizontálny kotviaci vrátok
A horizontálny kotevný vrátok montuje sa v jednej rovine s palubou a vedie bubon na vodorovnej osi. Motor je zvyčajne skrytý pod palubou, čo znižuje neporiadok na palube a znižuje profil navijaka – ideálne pre plachetnice s nízkym voľným bokom alebo akékoľvek plavidlo, kde záleží na estetike paluby. Reťaz prechádza vodorovne cez bubon a klesá do priehradky reťaze pod labkou. Horizontálne modely majú vo všeobecnosti vyššiu nosnosť a sú vhodné pre plavidlá od 30 do 60 stôp.
2. Vertikálny kotviaci vrátok
A vertikálny kotevný vrátok má vertikálne orientovaný bubon (navijak), ktorý vyčnieva nad palubu. Celá zostava motora je namontovaná pod palubou, takže je viditeľná iba kompaktná hlava navijaka. Pretože reťaz smeruje priamo dolu do reťazovej skrinky, vertikálny navijak je obzvlášť účinný na motorových člnoch, kde je reťazová skrinka umiestnená priamo pod provou. Jednoduchšia inštalácia na dodatočné vybavenie a obľúbená na plavidlách od 25 do 50 stôp.
3. Elektrický kotvový navijak
Prevažná väčšina rekreačných morských kotvový vrátokes dnes predávané sú elektrické, napájané 12V alebo 24V jednosmerným prúdom z batérie plavidla. Elektrické navijaky sa ľahko inštalujú, reagujú a sú široko podporované. Pre plavidlá do 45 stôp je typický 12V systém. Väčšie plavidlá ťažia z 24V systémov, ktoré dodávajú ekvivalentný výkon s polovičným odberom prúdu – čím sa znižujú požiadavky na veľkosť drôtu a nahromadenie tepla. Typické elektrické modely spotrebúvajú 60 – 250 ampérov pri špičkovom zaťažení, takže robustná batéria a správne dimenzovaná kabeláž (často 2/0 AWG alebo väčšia) sú nevyhnutné.
4. Hydraulickéký kotevný navijak
A hydraulický kotvový vrátok čerpá energiu z hydraulického systému plavidla (zvyčajne zdieľaného s kormidlovaním, dokormidlovacími zariadeniami alebo iným vybavením). Hydraulické modely ponúkajú výnimočný výkon a odolnosť, prakticky žiadne hromadenie tepla pri dlhodobom používaní a sú štaardom na plavidlách nad 60 stôp a komerčných pracovných člnoch. Kompromisom je väčšia zložitosť inštalácie a potreba existujúceho alebo vyhradeného hydraulického okruhu.
Porovnanie kotevného navijaka: horizontálne vs. vertikálne vs. elektrické vs. hydraulické
| Funkcia | Horizontálne elektrické | Vertikálne elektrické | Hydraulic | manuál |
| Typická veľkosť nádoby | 30 – 65 stôp | 25 – 50 stôp | 45 stôp | Menej ako 30 stôp |
| Zdroj napájania | 12V / 24V DC | 12V / 24V DC | Hydraulický systém | Ľudské úsilie |
| Profil paluby | Nízka / splachovacia | Mierne | Nízka – stredná | Nízka |
| Zložitosť inštalácie | Mierne | Jednoduchšie | Komplexné | Jednoduché |
| Menovitá vyťahovacia kapacita | 500 – 2 000 libier | 500 – 1 500 libier | 1 000 – 5 000 libier | 100 – 400 libier |
| Trvalé používanie | Obmedzené (teplo) | Obmedzené (teplo) | Výborne | Obmedzené (únava) |
| Rozsah nákladov (USD) | 400 – 2 500 USD | 350 – 2 000 USD | 1 500 – 8 000 USD | 80 – 400 dolárov |
Tabuľka 1: Súbežné porovnanie typov kotevných vrátkov podľa veľkosti plavidla, zdroja energie, kapacity a nákladov.
Ako si vybrať správny kotviaci navijak: kľúčové kritériá veľkosti
Výber správneho kotvový vrátok začína výpočtom celkového pracovného zaťaženia vášho systému – kombinovanej hmotnosti vašej kotvy, reťaze a okov, ktoré musí navijak získať. Spravidla vyberte navijak s a menovité pracovné zaťaženie najmenej 3× celková hmotnosť pozemného náradia .
Podrobný sprievodca veľkosťou
- Zvážte kotvu — Bežné veľkosti: 15 libier (25 ft loď), 35 libier (35 stôp), 66 libier (45 stôp).
- Vypočítajte hmotnosť reťaze — 5/16" reťaz G4 váži približne 1,5 lbs/ft; 3/8" G4 váži ~ 2,2 lbs/ft. Pre 100 stôp 3/8" reťaze je to 220 libier.
- Pridajte okov a otočné závažie - zvyčajne 2-5 libier.
- Vynásobte 3 — To dáva váš minimálny ťah navijak.
- Overte kompatibilitu divokej mačky — Veľkosť navijaka divokej mačky (napr. 8 mm, 10 mm, 5/16", 3/8") presne prispôsobte triede a priemeru reťaze.
- Skontrolujte napätie a chod kábla — Dlhé káble od batérie k navijaku zvyšujú odpor; zodpovedajúcim spôsobom dimenzujte kábel (pokles napätia by nemal presiahnuť 3 %).
Príklad: 40-stopová plachetnica s kotvou 44 lb 150 stôp 3/8" reťaze G4 (330 libier) 3 libry hardvéru = 377 libier celkovo. Minimálne hodnotenie navijaka: 377 × 3 = 1 131 libier . Vhodný by bol model s hmotnosťou 1 200 – 1 500 libier.
Inštalácia kotevného navijaka: Čo potrebujete vedieť
Správne kotvový vrátok installation je rozhodujúca pre výkon aj bezpečnosť – zle namontovaný navijak môže pri zaťažení zlyhať alebo poškodiť konštrukciu paluby. Tu sú najdôležitejšie úvahy:
Konštrukčná montáž
Navijak musí byť priskrutkovaný k vystuženej oblasti provovej paluby, čo si často vyžaduje podpornú dosku z 1/4" hliníka alebo nehrdzavejúcej ocele na spodnej strane. Nikdy nemontujte navijak iba na nevystužené sklolaminát. Priechodné skrutky z nehrdzavejúcej ocele (minimálne 3/8") s veľkými podložkami rozdeľujú zaťaženie cez nosnú dosku.
Elektrické vedenie
Elektrické kotvový vrátokes odoberať vysoký prúd — často 100–250 ampérov na špičke. Používajte správne dimenzovaný pocínovaný medený kábel námornej kvality so samostatným ističom alebo ističom/poistkou s menovitým výkonom tesne nad maximálnym ťahom navijaka. Typický 1 000 W, 12 V navijak vyžaduje približne 85 ampérov nepretržite a až 150 ampérov pri zastavení; bežne sa špecifikuje kábel 2/0 AWG (alebo väčší) na 20-stopovej dráhe. Na núdzové vypnutie vždy nainštalujte ručný istič na batériu.
Dizajn reťazovej skrinky
Reťaz sa musí voľne posúvať z navijaka do zámky reťaze bez toho, aby sa hromadila alebo zasekávala. Skrinka by mala byť dostatočne veľká, aby sa do nej zmestila celá reťaz s priestorom na prirodzené stohovanie. Odtokový otvor zabraňuje hromadeniu vody, ktorá zvyšuje hmotnosť a koroduje reťaz. Niektoré inštalácie obsahujú reťazové potrubie s odnímateľnou zátkou pre manuálny prístup k reťazi.
Údržba kotevného navijaka: Predĺženie životnosti vášho zariadenia
Pravidelná údržba vás udrží kotvový vrátok spoľahlivo fungovať 10-20 rokov. Zanedbanie je hlavnou príčinou zlyhania navijaka v morskom prostredí.
Mesačné kontroly
- Po použití slanej vody opláchnite mačku, bubon a exponované povrchy sladkou vodou.
- Skontrolujte reťaz z hľadiska predĺženia, korózie a prasknutých článkov – vymeňte každý článok, ktorý vykazuje predĺženie viac ako 10 %.
- Skontrolujte zapojenie spojky a uistite sa, že brzda/bubon drží pri manuálnom napnutí.
- Skontrolujte, či sú všetky elektrické spojenia tesné, bez korózie a správne utesnené.
Ročný servis
- Demontujte kryt Gypsy/Wildcat a znovu namažte ložiská vodotesným lodným mazivom.
- Skontrolujte kefy motora (na modeloch s kefou) – vymeňte ich, keď sú opotrebované na menej ako 1/4 pôvodnej dĺžky.
- Skontrolujte všetky upevňovacie skrutky na koróziu a správny krútiaci moment.
- Otestujte solenoid a stýkače; očistite kontaktné plochy, ak sú prítomné jamky.
- Opláchnite a znovu namažte všetky pohyblivé nerezové komponenty inhibítorom korózie (napr. produkty na báze lanolínu).
Jazda na reťazi vs. Jazda na lane: Čo potrebuje zvládnuť váš navijak
Najmodernejšie kotvový vrátokes sú určené predovšetkým pre reťazová jazda , ale mnohé modely obsahujú samostatný bubon alebo lanový navijak na manipuláciu jazda na lane alebo kombinovaný (reťazovo-lano) systém. Tu je rýchle porovnanie toho, čo každý typ jazdy vyžaduje od vášho navijaka:
| Typ jazdy | Požiadavka na vrátok | Holding Power | Hmotnosť | Najlepšie využitie |
| All Chain | Vyžaduje sa divoká mačka veľkosti | Výborne | Ťažký | Liveaboardy, bluewater |
| Reťazové lano | Lanový bubon Wildcat | Dobre | Mierne | Pobrežná plavba |
| Všetko lano | Iba kapitán | Mierne | Svetlo | Denná plavba, plytká voda |
Tabuľka 2: Porovnanie typov kotevných tyčí a ich požiadaviek na kompatibilitu s navijakom.
Bezpečné používanie kotviaceho navijaka: Rozsah, nakladanie a osvedčené postupy
An kotvový vrátok je nástroj na vyhľadávanie a nasadenie – je not nosné kotviace zariadenie. Keď je kotva nastavená, pred naložením navijaka vždy zaistite reťaz k špeciálnej príchytke alebo zarážke reťaze. Spoliehanie sa na bubon navijaka pri ukotvení člna kladie enormný tlak na motor a prevodovku a môže jednotku rýchlo zničiť.
- Použite zarážku reťaze alebo príchytku — Po nasadení kotvy pripevnite reťaz k príchytke. Navijak nič neudrží pri zaťažení plachtou alebo energiou.
- Nasadzujte v kontrolovaných dávkach — Použite spojku na uvoľnenie voľného pádu v plytkej vode; v hlbšej vode používajte režim vypnutia, aby ste zabránili nahromadeniu reťaze na kotve.
- Nikdy nenechávajte motor bežať nepretržite dlhšie ako 2–3 minúty — Umožnite chladenie medzi cyklami vyzdvihnutia, aby ste zabránili prehriatiu (väčšina elektrických navijakov je určená na prerušovanú, nie nepretržitú prevádzku).
- Udržujte rozsah minimálne 5:1 — V pokojných podmienkach je minimálny pomer 5:1 (dĺžka reťaze k hĺbke vody); Pri vetre nad 20 uzlov sa odporúča pomer 7:1.
- Vždy držte ruky mimo divokej mačky — Bežiaca reťaz môže okamžite odrezať prsty. Počas prevádzky používajte iba nožné spínače alebo diaľkové ovládače.
Bežné problémy s kotevným navijakom a ako ich opraviť
Dokonca aj dobre udržiavané kotvový vrátokes stretávajú s občasnými problémami. Tu sú najčastejšie problémy a ich riešenia:
| Problém | Pravdepodobná príčina | Riešenie |
| Vrátnik nebude bežať | Vypálená poistka / vypnutý istič | Skontrolujte a vymeňte poistku; skontrolujte skrat |
| Pomalé alebo slabé vyhľadávanie | Nízka battery voltage / undersized cable | Nabíjanie batérií; upgrade káblového meradla |
| Na divokej mačke preskočí reťaz | Nesúlad veľkosti/triedy reťaze | Overte, či sa špecifikácia reťaze zhoduje s divokou mačkou; vymeňte opotrebovanú reťaz |
| Motor sa prehrieva/zastavuje | Nepretržité používanie prekračujúce pracovný cyklus | Nechajte 10 minút vychladnúť; skontrolujte resetovanie tepelnej poistky |
| Spojka pri zaťažení preklzáva | Opotrebovaná lamela spojky / nedostatok maziva | Skontrolujte a vymeňte spojkový kotúč; servis podľa návodu |
| Korózia / tuhá prevádzka | Nahromadenie soli / nedostatočná údržba | Opláchnite čistou vodou; premažte všetky ložiská |
Tabuľka 3: Bežné problémy s kotevnými vrátkami, ich príčiny a odporúčané riešenia.
Často kladené otázky o kotevných navijakoch
Otázka: Aký je rozdiel medzi kotvovým navijakom a navijakom?
A rumpál používa vodorovne orientovaný bubon (wildcat) navrhnutý špeciálne na zapojenie kotviacej reťaze a je optimalizovaný pre kotviace úlohy. A capstan má vertikálne orientovaný bubon a používa sa predovšetkým na dokovacie linky a lanovú jazdu. Mnoho moderných jednotiek kombinuje oboje, s divokou mačkou na reťaz a lanovým bubnom na rovnakom hriadeli pre všestrannosť.
Otázka: Môžem použiť kotvový navijak na ukotvenie lode?
Nie. An kotvový vrátok je dimenzovaný na vyťahovacie zaťaženie (prerušované), nie na trvalé pridržiavacie zaťaženie. Plná sila člna, ktorý sa vo vetre alebo prúde rúti proti kotve – čo môže dosiahnuť tisíce libier na 40-stopovom plavidle – musí zaujať príchytka na prove, stĺp Samson alebo zátka reťaze. Použitie navijaka ako nosného zariadenia poškodí alebo zničí prevodovku a motor.
Otázka: Koľko stojí dobrý elektrický kotevný vrátok?
Vstupná elektrina kotvový vrátokes pre lode pod 35 stôp začínajú okolo 350 – 600 USD. Modely strednej triedy pre plavidlá s dĺžkou 35 až 50 stôp zvyčajne stoja 700 až 1 500 USD. Vysokokvalitné jednotky pre 50-stopové člny s modrou vodou stoja 1 500 – 2 500 USD. Hydraulické systémy začínajú okolo 2 000 USD a môžu presiahnuť 8 000 USD. Pri zostavovaní rozpočtu zohľadnite zapojenie, nosné dosky a inštalačné práce.
Otázka: Akú veľkosť reťaze vyžaduje kotevný navijak?
Neexistuje univerzálna odpoveď – divoká mačka na vás kotvový vrátok je opracovaný na špecifické rozmery reťaze. Bežné veľkosti zahŕňajú reťaz 5/16" a 3/8" BBB alebo G4 v imperiálnej veľkosti a 8 mm, 10 mm alebo 12 mm v metrických jednotkách. Musíte zodpovedať priemeru vašej reťaze and stupeň presne podľa špecifikácie divokej mačky. Použitie nesprávnej veľkosti spôsobuje preskakovanie reťaze, zrýchlené opotrebovanie a potenciálne katastrofické zlyhanie.
Otázka: Ako dlho vydrží kotvový navijak?
Pri správnej inštalácii a pravidelnej údržbe kvalitná el kotvový vrátok pri rekreačnom využívaní by mala vydržať 10–20 rokov. Najčastejšími poruchami sú motorové kefy (v modeloch s kefovým motorom), solenoidové stýkače a korózia divokej mačky a vonkajších odliatkov. Ročný servis a okamžité opláchnutie sladkou vodou po každom použití slanej vody výrazne predlžujú životnosť.
Otázka: Kotevný vrátok 12V alebo 24V – čo je lepšie?
Pre plavidlá do 40 stôp s krátkymi káblovými trasami, a 12V kotvový vrátok je praktický a široko dostupný. Pre väčšie lode alebo akúkoľvek inštaláciu s káblovými trasami presahujúcimi 20–25 stôp, a 24V systém je lepší — dodáva rovnaký výkon pri polovičnom prúde, čo znamená výrazne menšie (a lacnejšie) vedenie, znížený pokles napätia, menej tepla a väčšiu spoľahlivosť. Ak vaše plavidlo už používa 24V DC systém, vždy si vyberte 24V navijak.
Záver: Oplatí sa investovať do kotevného navijaka?
Absolútne — a pre každého vodáka, ktorý pravidelne kotví vo viac ako 15 stôp vody s reťazovou jazdou, an kotvový vrátok je jednou z najhodnotnejších dostupných aktualizácií. Rozdiel medzi ručným ťahaním 200 stôp reťaze a kotvy (spolu 250 – 400 libier) a stlačením tlačidla na získanie toho istého za 90 sekúnd je obrovský z hľadiska fyzickej námahy, bezpečnosti posádky a účinnosti kotvenia.
Kľúčom k získaniu plnej hodnoty je správne dimenzovanie, správna inštalácia, prispôsobená špecifikácia divokej mačky a reťaz a dôsledná údržba. Poddimenzovaný navijak, ktorý je prepracovaný, zlyhá; správne dimenzovaná jednotka, ktorá je pravidelne preplachovaná a udržiavaná, bude spoľahlivo slúžiť desaťročia.
Či už modernizujete existujúce plavidlo alebo vybavujete nové, venujte čas výpočtu celkovej hmotnosti pozemného náčinia a vyberte správne kotvový vrátok typu (horizontálny vs. vertikálny, elektrický vs. hydraulický), overte si kompatibilitu wildcat s vašou reťazou a dôkladne naplánujte vašu elektrickú inštaláciu. Dobre urobené, tvoje kotvový vrátok bude jedným z najspoľahlivejších a najoceňovanejších zariadení na palube.
